灯联网防盗报警系统，采用无电防盗技术结合有电时的交流采样技术，完成线路在有电、无电、停电的全天候电缆防盗；整个系统由防盗主机和防盗末端构成，防盗主机一般安装在配电箱中，防盗末端一般安装在线路末端的灯杆内部。

无电防盗：指电缆防盗主机存在交流供电，防盗末端所在线路无交流电的情况；

有电防盗：指电缆防盗主机存在交流供电，防盗末端所在线路也存在交流的情况；

停电防盗：指电缆防盗主机无交流供电，采用外部蓄电池供电，防盗末端所在线路无电流电的情况；

在有电防盗时，防盗末端完成对监控线路的交流采样，当末端检测存在交流电时，表示该线路正常，否则进入无电检测；

在无电防盗时，主机产生直流低压信号，传输到线路；防盗末端检测直流低压信号，当存在直流低压信号时，表示该线路正常；否则该线路被盗，由报警末端发送报警信号于灯联网平台；

在停电防盗时，由外接蓄电池为防盗主机供电，防盗主机经过切换调压电路，将低压直流信号传输到线路中。配合防盗末端的无电检测原理，当检测到无信号时，产生报警，由报警末端发送报警信号于灯联网平台；

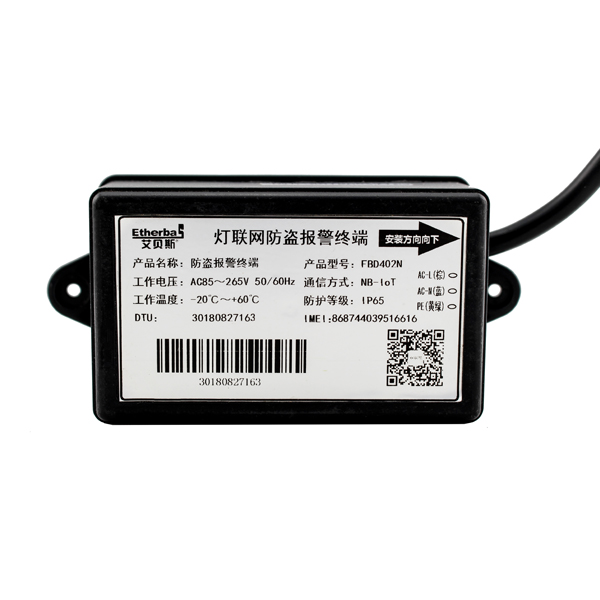

二、FBD402N电缆防盗终端功能简述

1、电缆被盗报警功能：灯联网电缆防盗报警系统能够在有电、无电、停电的情况下全天候的检测线路完整性情况，精确定位被盗线路；报警时间小于3MIn，误报率小于1%；

2、开关灯状态监测功能：灯联网防盗报警末端可以 用于辅助判断线路是否开灯。当线路末端有电时，表示该回路开灯，否则为关灯状态；

3、开灯时间统计功能：灯联网防盗报警末端实时记录有电时间和无电时间；为线路全年或全月开灯时间提供数据支撑；

4、短信报警功能：结合灯联网平台及短信报警终端，设备的电缆被盗报警信息能够及时的发送给管理人员的手机；

5、弹窗及声音报警，通过灯联网报警客户端，可以实现报警的弹窗提示，和报警声音播放功能；

三、FBD402N电缆防盗终端 适用场景及测试方法

1、适用场景

灯联网防盗报警系统适用于以下应用场景：

A、适用于交流220V或者三相四线（380V）供电的低压配电系统。

B、系统采用NBIOT通信，要求现场完成NBIOT的网络覆盖。

C、设备每天通电时间大于3H。

D、线路阻抗小于700欧姆。

2、测试方法

A、线路阻抗测试：方案1、在线路无电的时候，采用兆欧表测试对应防盗线路的获零之间的电阻，电阻大于700欧。 方案2、在线路灯具明确一致的情况下，可以用万用表测试单个灯具的输入电阻（无电时测试）；电阻大于100K；

B、线路电压测试：设备工作电压为85~265VAC，采用万用表交流档通电时测试设备输入端A、B、C对N；

C、防盗报警测试：第一步，安装防盗主机和防盗末端，按照标准接线图接线；第二步，将防盗末端所在电路接入交流信号，等待1-3Min，观察平台状态数据是否为开灯/误报警，且电池电压大于3.8V；第三步，断开交流电，测试线路L、N直流电压是否大于16V，大于16V正常，如小于16V，则排查线路负载是否有单一负载阻抗小于100K的，如果为0，则检查线路是否正确。

四、典型应用及参考接线图

A、对于线路只存在一条线路，防盗报警终端安装在线路末端，完成对整个线路的防盗监控。



B、对于每天线路实现分段防盗或存在多支路防盗的情况。



 五、设备配置清单

设备清单

产品编码 设备名称 设备型号 数量 必选 备注

  防盗报警主机 FBM406N 1 ● 至多检测6条线路

  防盗报警末端 FBD402N 1 ● 根据检测点确定

  防盗隔离器 FBD400 1 ○ 线路电阻小于700欧时，每个需隔离的设备一个

  灯联网防盗报警平台 EH150 1 ●

  短信报警模块 F1003 1 ○ 短信报警时选用

  USB转串口 UT810 1 ○ 工控机无串口引出时选用

  工控机   1 ○ 本地短信、声音报警选用（I3/4G/WIN7以上）

  灯联网APP APP 1 ○ 需要时

  报警客户端软件 EH150_C 1 ○ 安装在客户端
