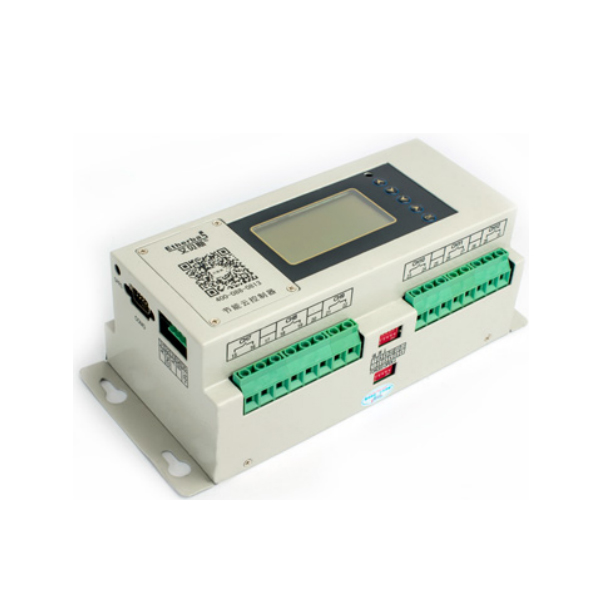

EAC系列楼宇照明云节能控制器集远程集中控制、单灯控制为一体，能够实现输出线路及单灯的状态控制，同时完成数据采集，实时反映照明系统当前运行状态，实现楼宇照明系统的远程智能监控管理，智慧运营与维护。

楼宇照明云节能控制器具有可操作性强，集成度高，稳定性好等特点，广泛应用于楼宇监控、景观控制、医院、学校等智慧楼宇开关控制系统。



二、EAC 智能开关模块功能说明

在楼层强电井配电箱内安装EAC楼层灯联网照明开关控制器，对应控制回路执行开关输出，用于白炽灯、电子调压器、LED调光灯具（T5/T8日光灯管及筒灯）等照明设备启停控制，实时反馈负载运行情况。

本产品具有时间、经纬度、光控、远程控制和手动控制等五种控制模式。各种控制模式的组合及应用，满足用户多需求的监控控制及管理。实现智能化监控。





三、EAC 智能开关模块技术参数

工作电压 85-265VAC(三相五线制/单相220VAC)

额定功率 ＜30W

输出回路 4路、8路、12路可选

输出负载 16A（阻性）

显 示 128*64LED显示屏（带背光）

通信端口 RS485、RS232、GPRS、以太网

服务器IP 默认值（192.168.001.254）

工作温度 -10°C 至 55°C（不结冰）

防护等级 IP20

工作湿度 <90%

设备尺寸 260*115*90（mm）

设备重量 约2Kg

四、EAC 智能开关模块产品特色

1、小体积，大功能：可实现易安装于小体积配电箱中，安装便捷。多路输出回路选择，满足用户多元化需求性、选择性、可控性。

2、远程控制：用户可以通过监控中心与设备进行数据交换，实时掌控设备运行情况，及时调整及设定所需模式及监控。设备远程平台操作简单，易上手。

3、手动强开：设备有配置手动强开开关，当系统出现故障时，可手动开启，保证用户的正常使用。

4、多种通讯接口：强大的通讯接口可以适应任何用户的需求。满足对通讯接口的不足性。

5、场景控制模式：本设备可选配液晶控制面板，实现多种场景模式的控制，多达128种。

五、EAC系列选型表

类  别 名  称                 型号           输出(调光)接口

楼宇灯联网云控制器  开关模块 EAC104 4路X16A开关模块

EAC104i      4路X16A开关模块,每路自带电流检测

EAC108       8路X16A开关模块

EAC108i      8路X16A开关模块,每路自带电流检测

EAC112       12路X16A开关模块

EAC112i      12路X16A开关模块,每路自带电流检测
